TH-230.05 (20kW) HSK-A100/BBT-50 12,000rpm
商品情報
| スピンドル型式 | TH-230.05 (400V) |
||
|---|---|---|---|
| 胴径mm | 230mm | ||
| 最高回転数 (オイル・エアー潤滑) |
12,000rpm | ||
| 前ベアリング内径(mm) | 100mm | ||
| 静剛性 | アキシアル (N/µm) |
切削する材質や切削条件によって静剛性を上げることはできますが、最大回転数は低下します。 静剛性：お問い合わせください。 |
|
| ラジアル (N/µm) |
|||
| 最高周波数(Hz) | 533Hz | ||

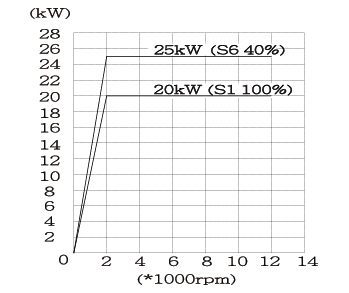

| 出力特性at speed | 1,980RPM | ||
| S1 連続出力(kW) | 20kW | ||
| S1 電流値(A) | 89A | ||
| S6-40% 出力(kW) | 25kW | ||
| S6-40% 電流値(A) | 110A | ||
| Peak Power 出力(kW) | 171kW | ||
| S1 連続トルク(Nm) | 96.5Nm | ||
| S6-40% トルク(Nm) | 121Nm | ||
| ツールインターフェース | HSK-A100 BBT-50 |
||
| 冷却方法 | 冷却能力6,000Kcal/hr(at25℃) の冷却水/冷却油循環装置 |
||
| スピンドル重量 | 210kg | ||
| クローズドループドライブ | オプション | ||
| クーラントスルーシャフト(CTS) | オプション | ||
| ツール引込位置検知信号出力 | アナログ または デジタル | ||
| 前側ベアリング外輪の温度測定 | 標準装備 | ||
グリース潤滑方式も可能ですが、最高回転数が下がります。
他商品との比較
| スピンドル型式 | TH-230.02 (400V) |
TH-230.05 (400V) |
TH-230.12 (400V) |
|
|---|---|---|---|---|
| 胴径mm | 230mm | 230mm | 230mm | |
| 最高回転数 (オイル・エアー潤滑) グリース潤滑方式も可能ですが、 最高回転数が下がります。 |
16,000rpm | 12,000rpm | 20,000rpm | |
| 前ベアリング内径(mm) | 70mm | 100mm | 70mm | |
| 静剛性 | アキシアル (N/µm) |
切削する材質や切削条件によって静剛性を上げることはできますが、 最大回転数は低下します。 静剛性：お問い合わせください。 |
||
| ラジアル (N/µm) |
||||
| 最高周波数(Hz) | 533Hz | 400Hz | 667Hz | |
| 出力特性at speed | 1,980rpm | 1,980rpm | 1,980rpm | |
| S1 連続出力(kW) | 20kW | 20kW | 20kW | |
| S6-40% 出力(kW) | 25kW | 25kW | 25kW | |
| Peak Power 出力(kW) | 171kW | 171kW | 171kW | |
| S1 連続トルク(Nm) | 96.5Nm | 96.5Nm | 96.5Nm | |
| S6-40% トルク(Nm) | 121Nm | 121Nm | 121Nm | |
| ツールインターフェース | HSK-A63 BBT-40 |
HSK-A100 BBT-50 |
HSK-A63 BBT-40 |
|
| 冷却方法 | 水冷/油冷 | |||
| スピンドル重量 | 180kg | 210kg | 145kg | |
| クローズドループドライブ | オプション | オプション | オプション | |
| クーラントスルーシャフト(CTS) | オプション | オプション | オプション | |
| ツール引込位置検知信号出力 | アナログ または デジタル | |||
| 前側ベアリング外輪の温度測定 | 標準装備 | 標準装備 | 標準装備 | |
